當年為了拍小朋友而在2002年買了一台 Sony D8 水貨,其實並不常用,但機器在前幾年無法 zoom in/out, 接著連上方撥放按鈕也不聽使喚,VTR 撥放功能也只能用遙控器來操作,到最後,上方的 LED 就一整個不亮燈的罷工了.

前幾天心血來潮翻出這台古董機把玩,上網查了不少資料,也找到了維修手冊,研究結果認為上蓋(有控制鈕那塊板子)有問題,那上面的所有按鈕經由軟排線連接到下方的主電路板,如果斷裂的話就會造成按鈕LED不亮.

結果花了一番工夫終於把整台機器外殼給拆開來, Sony 的模具很精密,所以拆裝外殼需要膽大心細, 但最好是先研究一下維修手冊的爆炸圖後再來解剖會比較妥當.

拆開後果然發現先前研判的軟排線一整個斷裂,這條排線共有 12pin, 其中有兩個 GND & 一個空pin, 心想只要把這條排線重新接起來就OK了, 嘿嘿.... 結果沒這麼簡單,請繼續往下看.

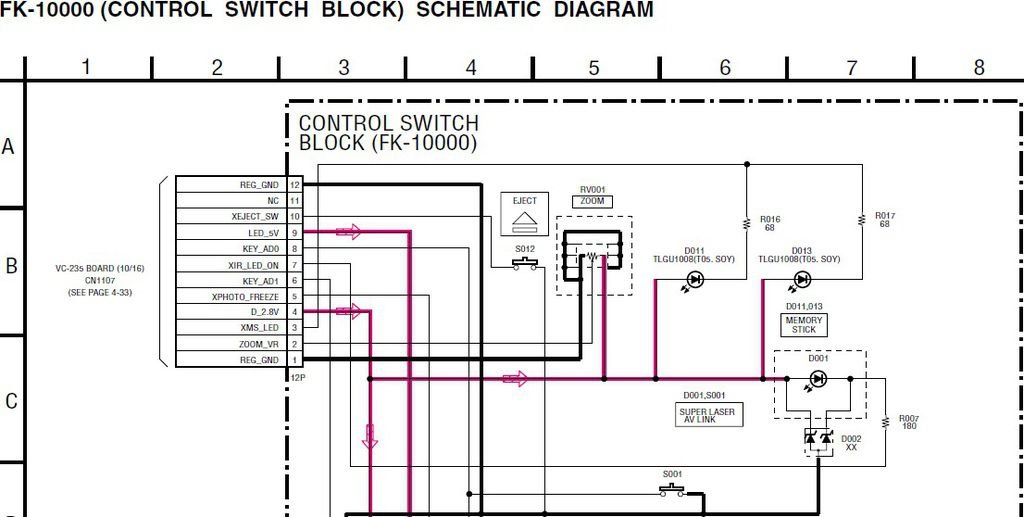

上方那塊按鈕模組名稱為 FK-10000 Switch Block Control, 料號:1-418-799-11, 裡面就是一片帶有按鈕+LED+VR 的軟性電路板 Flexible board, 連接到主板的 CN1107 插座.

這片軟性電路板是買不到的, 因為維修手冊特別註明: 只供應整套模組(包含上蓋+內部軟電路板), 裡面的 Flexible board 是不單獨出售的.

當要開始銲接斷裂的排線時,才發現這條 FPC 軟排線是沒辦法像一般電路板一樣刮出銅箔上錫的,至於為什麼.... 自己玩看看就知道了.

解決方案(一)

用 OK 線由軟性電路板上的零件接點,一條一條的拉出來,小心的銲接到主機板的 CN1107 插座接點.
困難度非常高, OK 線 AWG 30 用在這裡會太粗太硬,不方便走線,而且 CN1107 是 pitch 0.5, 只要一個不小心弄壞銅箔接點, 主機板就毀了.
如果自認銲接功力高的朋友可採這個方案會比較簡單,但建議用 AWG 35 號左右的漆包線會比較好弄,兼顧體積與柔軟度,又不至於太細而常斷裂.

解決方案(二)

購買一片小轉接PCB板,將 pitch 0.5 接點轉換成較大的銲接點(電料行有賣), 再買一顆 FPC 專用的插座銲接在這轉接板上, 當然還要買一條不便宜的 FPC 軟排線(大約10公分 NT.100.), 用來連接轉接板與主機板上的 CN1107, 另外再用 AWG 35 漆包線,把按鈕模組上相對應的各接點一一拉到這個小轉接板上.

用 AWG 35 的線是因為線徑小,占空間小且容易彎曲, 因為整台機器再裝影帶與卸影帶時,上蓋模組必須掀開, 這動作會讓這些線伸縮彎曲;
用轉接板的目的,是為了連接 AWG 35 的這些線, 且免去銲接主機板 CN1107 的機會,減少失敗率.

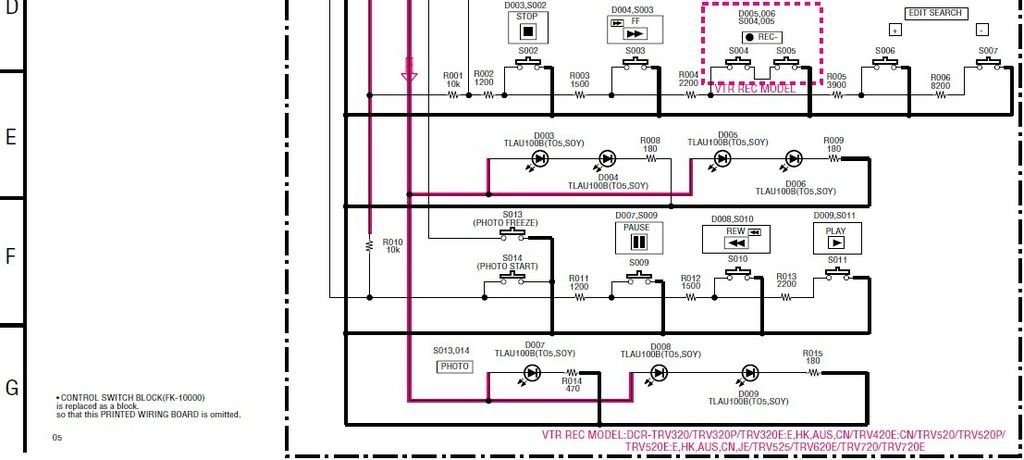

FK-10000 這塊模組內的軟電路板,所有要用到的信號都有接點可以銲接漆包線, 但要搭配電路圖慢慢抓一下.
連接好的這10條漆包線,最好先分段用絕緣膠帶固定,儘量維持扁平狀,以方便後續穿孔組裝.
連接用的轉接小PCB 可依照購買到的尺寸適度切除多餘的部分,用以容納進機殼內的空間,不過機器內部是還有足夠放置 FPC插座+PCB 的空間,組裝時再仔細橋切一下即可.
銲接漆包線時,不用刮除線頭讓銅箔露出, 只要讓烙鐵頭上些錫,再接觸漆包線尾端,銅線自然會透出來,而且還順便上好錫.

我就是採用方案(二)把故障多年的D8救活過來的,接著就要開始把以前拍的那些帶子慢慢轉出來存檔了.

Sony DCR-TRV320 維修手冊在這裡可以找到
http://www.scribd.com/doc/51114843/SONY-DSR-TRV620-520

這裡有位網友,很早期就提出這台機器的軟改技術
http://uoc0020.tripod.com/
